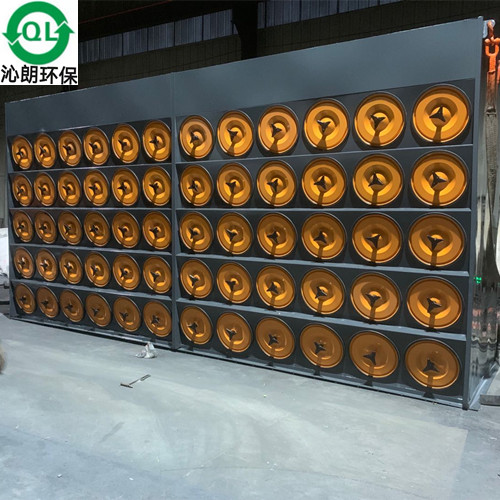

斜插滤筒除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。
   斜插滤筒除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从第一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。
    在此过程中必须定期对滤筒进行更换和清洗，以确保过滤效果和精度，因为在过滤过程中粉尘除了被阻隔外还有部分会沉积于滤料表面，增大阻力，所以一般的正确更换时间是三至五个月！

    斜插滤筒除尘器除尘过程
1、捕集分离过程
①捕集推移阶段。实质是粉尘的浓缩阶段。均匀混合或悬浮在运载介质中的粉尘，进入除尘器的除尘空间。由于受外力的作用，将粉尘推移到分离界面，随粉尘向分离界面推移，浓度越来越大，为固—气分离进一步作好准备。
② 分离阶段。当高浓度的尘流流向分离界面以后，存在两种作用机理：其一，运载介质运载粉尘的能力逐渐达到极限状态，在粉尘悬浮和沉降趋势上，以沉降为主，并通过粉尘沉降，使之从运载介质中分离出来；其二，在高浓度尘流中，粉尘颗粒的扩散与凝聚趋势，以凝聚为主，颗粒之间可以彼此凝聚，也可在实质界面上凝聚并吸附。
2、排尘过程
经过分离界面以后，己分离的粉尘通过排尘口排出的过程。
3、排气过程
已除尘后相对净化的气流从排气口排出的过程
