焊烟净化器的结构
1、风机
工业净化器的电机和风扇装配在一起，电机和风扇是同轴的。大多数风机是离心的，电机驱动风机叶轮以逆时针方向高速旋转。风机由叶轮、壳体、导轮等部件组成。风机的叶轮由叶片（通常为圆弥形、后向式）、前盘和后盘组成。导轮的作用是将气流中的动压能转化为静压能，其形状和结构与叶轮相似，是半封闭的。
导轮的外壳和电机的外壳都固定在电动机轴承盖上。叶轮与风机壳体之间的间隙对风机的效率和噪声有很大的影响。风机的工作原理是，当电机驱动叶轮高速旋转时，支轮中各部分空气也随着高速旋转，使支轮中间处形成负压，于是形成了压差，从而进行工作。
2、滤尘器
工业净化器的过滤器一般由纤维织物微孔滤纸制成，嵌在骨架中。过滤器有三种结构：圆袋式、圆筒式和平板式。为了增加过滤面积和保证足够的机械强度，圆筒式和平板式滤尘器通常折叠成锯齿状，并由内置金属网板支撑。
3、电动机组件
工业净化器所使用的电动机一般为单相励串相电动机。
4、自动卷线机
工业净化器的自动卷线（电源线）器主要由盘线筒、盘线筒支架、轴杆、摩擦轮、发条以及制动机构等部件组成，当拔出电源线时，盘筒沿顺时针方向旋转，由于轴杆是固定的(发条的内端不动)，盘线筒带着发条外端绕轴杆旋转下紧发条。电源线拉得越多，发条就上得越紧。此时，由于制动机构的弹簧作用，制动轮被压在摩擦轮上，从而防止了盘线筒的倒转。当电源线需要回收时，只要按下卷线按钮，制动轮就离开摩擦轮，盘线筒在起动力的作用下旋转，电源线自动恢复到盘线筒上。
5、消声装置
工业净化器的噪声应控制在50 DdB以下，产生噪声的主要原因是气流、机械和电磁。所以，在工业净化器壳体的内壁、出风口和电动机的外部设置了多孔纤维状聚胺酯泡沫塑料、玻璃棉等吸声材料，并在电机的后端和风扇的前端安装了类似橡胶的防振环。

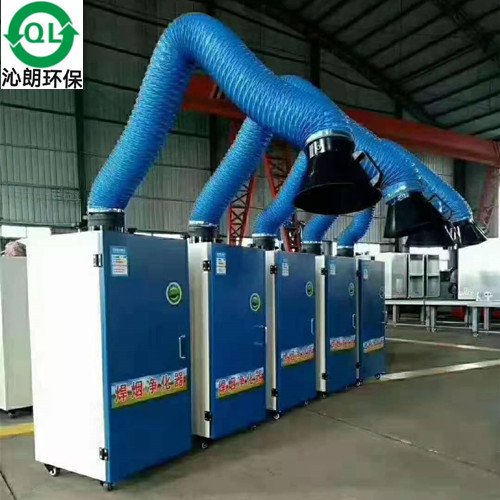

   移动式焊烟除尘器特点：
1、设有专用涡轮和进口品牌电机，采用防止电机烧坏的防过载电路，安全性高，工作性能稳定。
2、附有专用的带刹车的新式万向脚轮，方便设备的随意移动和定位。
3、洁净空气从格栅状排风口均匀引导和分散，箱体内部设有高效吸引棉，因而把噪音降低到低。
4、利用可360°随意活动的万向臂，可从烟气发生处吸除烟气，大大提高了烟气的收集率，保证了作业人员的健康。
5、净化器内耗材性能稳定，更换方便。
6、产品尺寸小，占地面积少，功率小，能耗低。
