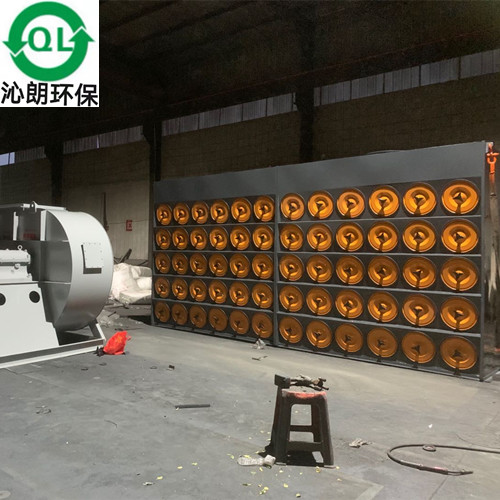

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。

         滤筒除尘器的工作原理：

        斜插滤筒除尘器在系统主风机的作用下， 含尘气体从除尘器上部的进风口进入除尘器底部的气箱内进行含尘气体的预处理， 然后从底部进入到上箱体的各除尘室内； 粒度细、 密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘吸附在滤料的外表面上，过滤后的干净气体透过滤筒进入上箱体的净气室由排气管经风机汇集至出风口排出。

        随着过滤工况持续，积聚在滤筒外表面上的粉尘将越积越多，相应就会增加设备的运行阻力，阻力随滤料表面粉尘层厚度的增加而增大。为了保证系统的正常运行，除尘器阻力的上限应维持在 1400～1600Pa 范围内，当超过此限定范围，应由 PLC 脉冲自动控制器通过定阻或定时发出指令进行清灰。

        滤筒除尘器的清灰过程是脉冲控制仪控制脉冲阀的启闭。当脉冲阀开启时，气包内的压缩空气通过脉冲阀经喷吹管上的小孔喷射处一股高速、高压的引射气流，从而形成一股相当于引射气流体积 1～2 倍的诱导缺陷流，一同进入滤筒内，使滤筒内出现瞬间正压并产生鼓胀和微动；沉积在滤料上的粉尘脱落，掉入灰斗内，灰斗内的粉尘通过卸灰阀，连续排出。如此逐序循环清灰，此清灰方式不但彻底、还避免了喷吹清灰产生的粉尘二次吸附

       滤筒除尘器的特点如下：

①由于滤料折褶成筒状使用，使滤料布置密度大，所以除尘器结构紧凑，体积小；

②滤筒高度小，安装方便，使用维修工作量小；

③同体积除尘器过滤面积相对较大，过滤风速较小，阻力不大；

④滤料折褶要求两端密封严格，不能有漏气，否则会降低效果。
